恒温恒湿控制柜：苏州华为项目已正式投入使用

苏州华为项目位于江苏省苏州市吴中区，这里是华为新建成的厂区，华为苏州研究所成立于2012年2月，目前拥有员工1000余人，是华为最贴近客户、最注重体验、最开放创新、最强行业能力的研发中心。

苏州华为恒温恒湿中央空调分二次工艺和骨干网络两个工地。共7台机组。空调机组采用美国约克空调。中央空调控制系统采用广州东弘自动化公司的恒温恒湿控制系统。

此项目业主对控制要求较高，恒温恒温控制柜具体要求如下：

电动调节型二通阀

1、DN50毫米及以下：黄铜球、丝扣阀帽、PTFE填料、螺纹连接形；

2、空调机组使用的比例积分调节阀控制信号要求为0～10V、0～20mA，需根据其空调工况和Cv值计算选择正确的阀门口径，以保证比例积分调节阀的可调节性；

3、电动调节型二通阀执行器部分能与控制系统配套

温度传感器/压差开关

1、提供的温度传感器（风管型）选用产品，应该满足以下性能：

电源：24VDC，±20%；

室内运行环境温度：-5～50℃；

温度探测范围：-20～70℃；

校验范围：零点和测量区间；

精度：±0.3℃；

输出信号：4～20mA

风管型温度传感器应该至少插入风管深度的40%~60%；

应提供温度传感器的出厂校验证书；

提供的传感器的探测量程应该基于工程现场的应用场合和设计依据；

可实现在线维护。能与恒温恒湿控制系统配套；

质保要求

从项目终验后开始计算，设备供应商出厂后36个月或者终验后24个月，以先到者为准。质保期需同时提供维修保养服务，由设备原厂提供3年售后服务承诺并盖章。需提供详细的售后服务保证计划和实施方案。期间供方要保修消耗品以外的所有设备和软件。在保修期内，如果恒温恒湿控制系统发生故障，供方要调查故障原因并修复直至满足最终验收指标和性能的要求，或者更换整个或部分有缺陷的材料，供方提供免费备件和免费现场服务

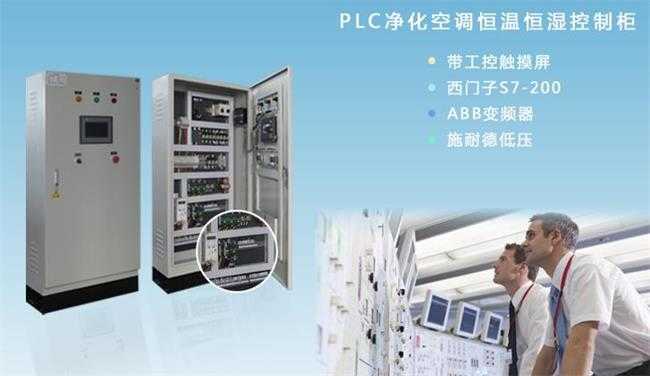

征对以上要求，广州东弘自动化制定了如下方案：

1、控制器采用西门子s7-200

a、S7-200系列适用于各行各业，应用覆盖所有与自动检测、自动化控制有关的工业及民用领域，如中央空调、运动系统、机械机床等等；

b、强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能，具有极高的性价比，在以下方面均有出色的表现：

c、极高的可靠性，极丰富的指令集，易于掌握，便捷的操作，丰富的内置集成功能，实时特性，强劲的通讯能力，丰富的扩展模块。

2、温湿度传感器和压力传感器均采用西门子系列。西门子传感器精度高，稳定性能好。

3、低压电器采用施耐德品牌

施耐德作为世界500强企业，其研发实力不可小视，其低压电器保证了设备的稳定运行。从发电、输电到用电，施耐德电气可为各个行业提供量身定制的高效解决方案。截至2003 年，全球预计将投资13 万亿美元，用于升级改造全球的输配电网络。各类设施的能耗及用电量分别占到了全球能耗的1/3和总电量的70%

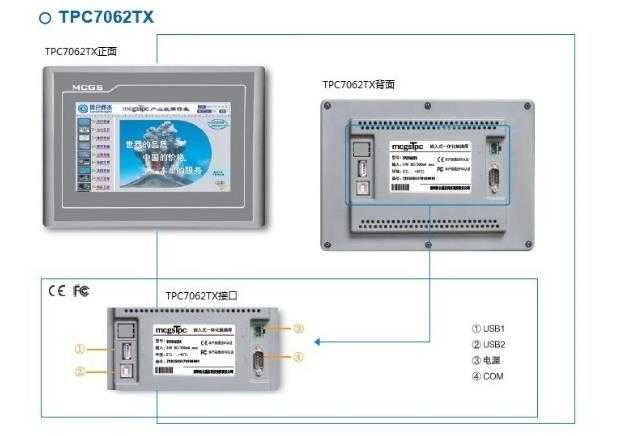

4、控制柜采用人机交互设计，选用kunlun触摸屏

TPC7062TX，是一套以先进的Cortex-A8 CPU为核心（主频600MHz）的高性能嵌入式一体化触摸屏。该产品设计采用了7英寸高亮度TFT液晶显示屏（分辨率800×480），四线电阻式触摸屏（分辨率4096×4096）。同时还预装了MCGS嵌入式组态软件（运行版），具备强大的图像显示和数据处理功能

5、变频器采用ABB品牌。

ACS550系统变频器有如下特点：

助手型控制盘11KW以下标配制动斩波器，无传感器矢量控制，启动向导-指导用户设置参数而无需进入参数列，诊断向导-故障时激活，利于快速查找故障，维护向导-监视运行小时或电机旋转

通过以上优化方案最终确定下来生产，此项目现在已现场调试完成，严格执行产品质量标准保证了苏州华为恒温恒湿控制柜的安全稳定运行。
