中央空调自动控制系统在医院净化中的应用

文章出处:人气:22发表时间:2020-12-01 10:20:58

医院控制系统较为复杂,包括洁净区的装饰装修、洁净空调、电气照明、医用气体、网络系统、门禁监控系统等。而作为洁净空调的控制系统又是整个洁净区的重要组成部分。整个中央空调系统的自动控制采用西门子最的先进DDC控制或plc控制,该类型DDC控制器及控制模块灵活机动性极强,可根据用户的需要随意组合、调整模块结构的分布,满足用户如监视、操作、控制的各方面的需求。


一、医院自动控制系统部分

1、、DDC控制器:选择的DDC属于MEC200系列,数字量的输入×8、数字量输出×8、模拟量输出,共计32个控制点,除了控制输入/输出板上32个点外,DDC还支持模拟和数字点模块,这些点模块通过控制器远程安装。

2、、控制模块:每一个MEC200系列的DDC最多可挂相应控制模块7个,模块的点数分布情况为:每一块数字量模块带4组输入/输出,输入点为干接点;每一块模拟量模块带4组输入/输出。

3、、中效过滤器两端装有压差开关,即当超过设定的压差值时,集中控制器面板上的报警灯将提醒更换或清洗过滤器。

4、、新风阀与送风机由强电实施连锁控制,确保送风机停止时新风阀关闭。


二、空调机组功能段控制

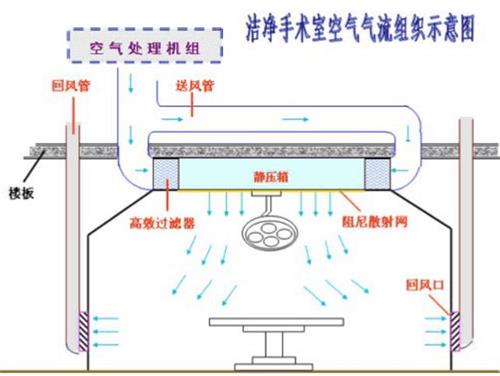

1、空调机组(含新风机组)启停均可通过手术室或设备层控制,每台空调箱的功能段均设表冷段、表热段、加湿段等,所有的温湿度主要根据回风管上的温湿度传感器的反馈信号来控制。

2、在整个系统的控制中采用除湿优先的控制方法,即在控制时始终考虑湿度优先,当温度达到设定值而湿度仍然较高时,继续打开冷水发进行除湿,同时根据需要调节表热段进行加热处理。由于在温度上升的过程中相对湿度也会随之下降,从而确保湿度控制在设定范围。

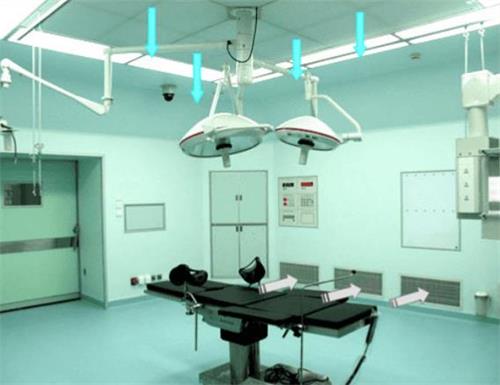

3、所有手术室均在操作面板上设有正压显示、温湿度显示和设定

4、中效和高效过滤器两端装有压差开关,即当超过设定的压差值时,集中控制器面板上的报警灯将提醒更换或清洗过滤器。

5、其它说明:温湿度传感器、阀门执行器的工作电源为AC24V;温湿度传感器的信号线、温湿度的设定线、阀门执行器的控制线均必须采用屏蔽线
