配电箱在机械控制中接线实战技巧

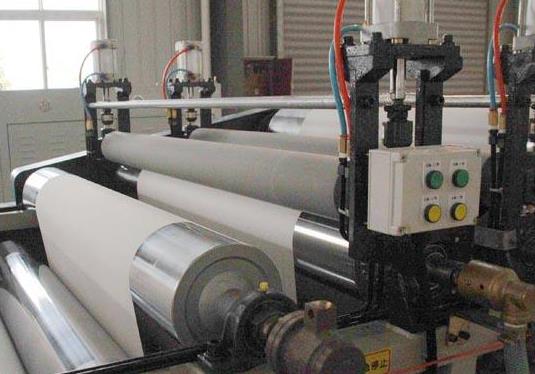

配电箱在机械设备中控制作用不可缺少。所有机械部分的传动都离不开电气控制。因此配电箱控制就好比给了一对飞翔的翅膀。让机械发挥出更大的作用。那在实际机械设备配电箱的接线有哪些安装技巧和注意事项呢，今天给大家详细讲解。

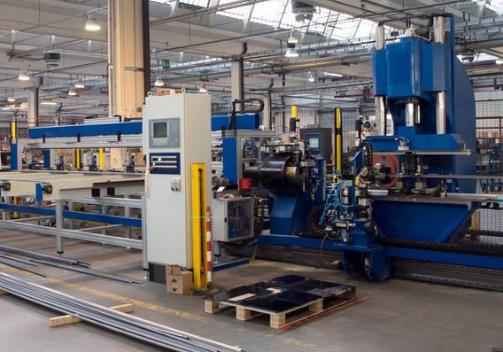

一，配电箱接线步骤和安装要求

1、按配电箱电器元件明细表配齐电气设备和元件，并逐个检验其规格和质量是否合格

2、根据电动机容量、线路走向及要求和各元件的安装尺寸，正确选配导线规格三导线通直类型和数量、接线端子板型号及节数、控制板、管夹、束节、紧固件等。

3、在控制板上划线，紧固元件的准备及安装电器元件，并在各电器元件附近做好与原理图上相同代号的标记。

4、配电箱控制板内部布线，要求走线横平竖直、整齐、合理，接点不得松动，并在各电器元件及接线端子板接点的线头上，套有与原理图上相同线号的编码套管。

5、选择合理的导线走向，做好导线通道的支持准备，并安装控制板外部的所有电器。

6、进行控制箱外部布线，对于可移动的导线通道应放适当的余量，使金属软管在运动时不承受拉力，并在所有导线通道内接规定放好备用导线和在导线线头上，套有与原理图上相同线号的编码套管。

7、检查配电箱电路的接线是否正确和接地通道是否具有连续性

8、检查电动机的安装是否牢固和与生产机械的传动装置是否正常

9、配电箱接线完毕清理安装场地。

10、检测电动机及线路的绝缘电阻。

11、接通电源开关，点动控制各电动机启动，以检查各电动机的转向是否符合要求

12、通电空运转试验时，应查各电器元件、线路、电动机及传动装置的工作情况是否正常。否则，应立即切断电源进行检查，待调整或修复后方能再次通电试车。

二、配电箱装配接线注意事项

1、不要漏接接地线。要注意不能利用金属软管作为接地通道

2、在控制箱外部进行布线时，导线必须穿在导线通道内或敷设在机床底座内的导线通道里。所有的导线不得有接头

3、在导线通道内敷设的导线进行接线时，必须集中思想，做到查出一根导线，套一根线号，立刻接上后再进行复验的方法。

4、在进行快速进给时，要注意将运动部件处于行程的中间位置，以防止运动部件与车头或尾架相撞产生设备事故。
