配电柜导线的连接及绝缘层的恢复技巧

文章出处:人气:9发表时间:2020-06-16 12:04:00

配电柜内低压电器众多,都是由导线连接起来实现各种功能,因此配电柜导线连接方法非常重要,在实际接线过程上,既不能弄伤电缆内部铜线又要保证外部线头绝缘层良好,接线电工必须学会用电工刀或钢丝钳来削绝缘层。方法和技巧如下:

导线的连接及绝缘层的恢复

一、配电柜塑料硬线绝缘层的剖削

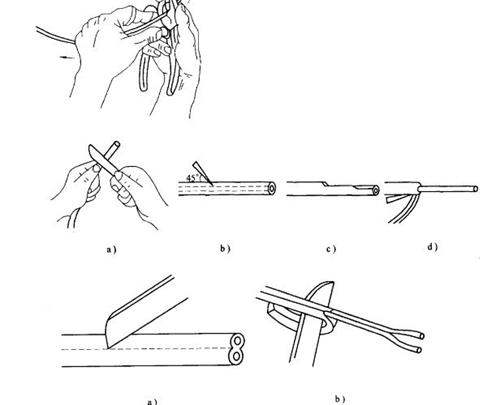

1、芯线截面为4平方及以下的塑料硬线,一般用钢丝钳进行剖削。剖削方法是用左手捏住电线,根据线头所需长短用钢丝钳口切割绝缘层,但不可切入芯线

2、然后用右手握住钢丝钳头部用力向外勒去塑料绝缘层。

3、剖削出的芯线应保持完整无损,如损伤较大,应重新剖削。芯线截面大于4毫米的塑料硬线,可用电工刀来剖削绝缘层。

4、根据所需的长度用电工刀以45°角倾斜切入塑料绝缘层,如图所示

5、接着刀面与芯线保持25°角左右,用力向线端推削,不可切入芯线,制去上面一层塑料绝缘,如图所示

6、将下面望料绝缘层向后,如图所示,最后用电工刀齐根切去线头的制正法,电工刀塑料硬线距层

7、型料软线绝缘层的塑料软线绝缘层只能用剥线或钢丝,不可用电工刀削,其的削方法同上,

8、塑料护套线绝缘屋的剖组料护套线的绝缘层必用电工刀来剖削,剖削方法如图所示。

9、按所需长度用电工刀刀尖对准芯线逢晾间划开护套层;

10、向后板翻护套层,用刀齐根切去,在距离护套层5~10毫米处,用电工刀以45°角倾料切入绝缘层,其它剖削方法如同塑料硬线。


二、配电柜橡皮线绝缘层的剖削

1、先把橡皮线编织保护层用电工刀尖划开,与削护套线的护套层方法类同

2、然后用副阴塑料线绝缘层相同的方法削去橡胶层

3、最后松酸层到根部,用电工刀切去

三、配电柜花线绝缘层的剖削

1、在所需长度处用电工刀在棉沙织物保护层四周割切一圆后拉去

2、距棉纱织物层10毫米处,用钢丝钳刀口切割像胶绝缘层,不能损伤芯线,然后右手住头,左手把花线用力抽拉,钳口勒出橡胶绝层。

3、最后露出了棉纱层,把棉沙层松散开来,用电工刀割断。如下图所示

以上就是对配电柜内部导线连接和绝缘层恢复方法总结,希望对大家有所帮助。在配电柜内部实际接线中熟能生巧,做得多了导线层剖削会得心应手而不损伤内部导线。
