配电柜接线中抗干扰要求信号保护

文章出处:人气:6发表时间:2020-06-03 10:16:39

配电柜中由于电气元件多,强弱电一起接线如果设计和接线不合理,会造成信号干扰影响配电柜的正常运行。那配电柜在安装和接线过程中怎么避免相互间干扰呢。下面给大家详细介绍。

一、配电柜抗干扰要求

1、必须使电子设备自身产生的干扰减到最小。电子设备还必须能抵抗来自电源的干统和外界的干扰

2、配电柜必须设法使静电和电磁干扰降低到容许的程度,如采用合适的滤波器和时延,选用合适的电平、满意的布线型式等等

3、为了提高电子设备的抗干扰能力,尤其是对低电平输出的传感器,应当采取以下施,即:接参考电位电路或公共连接;接机壳;保证信号传输:使设备分开。

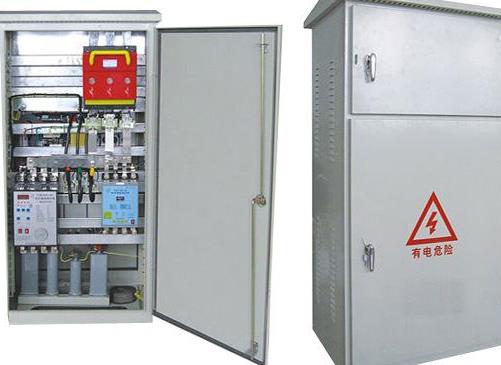

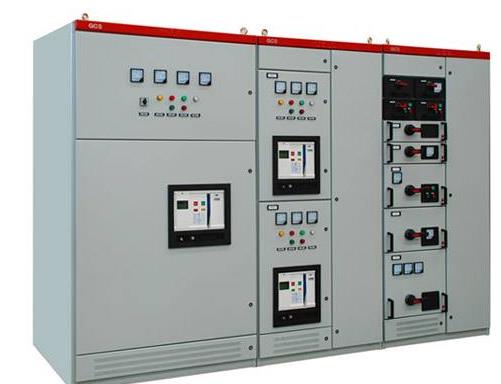

配电柜接线中抗干扰要求信号保护

二、配电柜控制和信号电路规定

1、变压器的使用对于具有5个以上电磁线图(例如:接触器、继电器、电磁阀等)或电柜外还具有控制器件或仪表的机床,必须采用分离绕组的变压器给控制和信号电路供电,并应接在电源切断开关的负截侧,最好是接在两条相线之间。

2、配电柜直接与电源连接的控制电路如果电源具有接地中线时,在不要求专门保护指施情况下,可以把控制电路直接接到电源上,在此情况下,控制电路必须连接在相线和接地中线之间。


3、有几个控制变压器的电路当机床有几个控制变压器时,每个变压器尽可能只给机床一个单元的控制电路供电。只有这样,才能使得不工作的那个控制电路不会危及人身、机床和工件的安全。

4、配电柜过电流保护直接与电源电压连接的控制和信号电路,和由控制和信号变压器供电的电路,必须有短路保护当控制和信号电路是通过变压器供电时,变压器二次侧的一根线接保护电路,另一线接短路保护器件控制和信号电路不需要过载保护。

以上就是对配电柜抗干扰要求的分析和保护措施。在实际接线过程中一定要注意,合理布线和选择电气安装位置。保证配电柜设备正常运行不受干扰。
