配电柜位置开关(即行程开关)使用较多，一般用在检修灯的控制电路中。配电柜检修门打开时检修灯即亮。当行程开关用在机械上时是用以反映工作机械的行程位置，发出命令以控制其运动方向或行程大小的主令电器。位置开关的种类很多，以运动形式分，有直动式和转动式;以触点性质分，为有触点的和无触点的。常用的有触点位置开关有LX19和JLXK1系列。
一、行程开关结特点

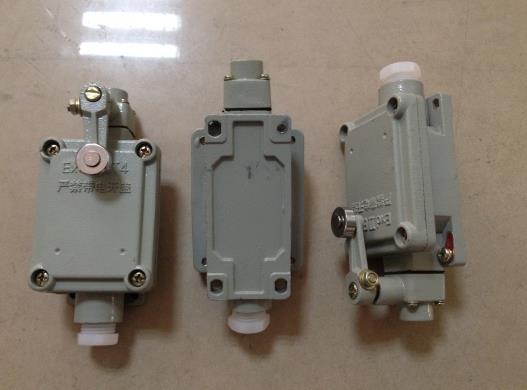

各种位置开关其基本结构相同，区别在于使位置开关动作的传动装置和动作速度不同，为适应各种情况下使用。JLXK1系列位置开关的外形、结构见下图所示。
二、行程开关用途
使用在生产机械的位置改度时，需接通或断开某些控制电路，达到一定控制要求的电路中。行程开关内部接线分常开触点和常闭触点。共有4个接线端子。其内部接线原理图如下图如示。
三、行程开关选用标准
可根据使用场合和控制电路的要求进行选用。当机械运动速度很慢，且被控制电路中电流又较大时，可选用快速动作的位置开关;如果被控制的回路很多，又不易安装时，可选用带有凸轮的转动式位置开关;再如要求开关工作顺率很高，可靠性也较高的场合，可选用品体管式的无触点位置开关。常用的LX19和LXK1系列位置开关的技术数据可以查资料。

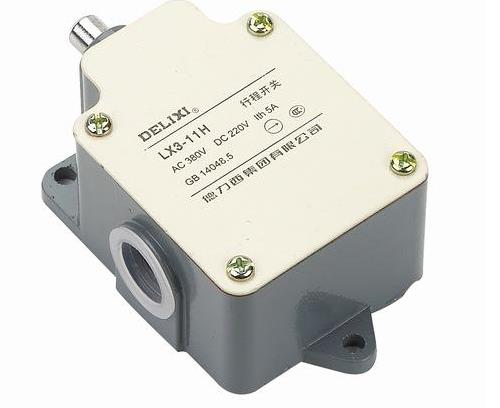

四、行程开关接线注意事项
1、位置开关的金属外壳也必须可常接地。
2、在试机时若无条件进行实际机械安装试验时，可将位置开关安装在控制板下方两侧进行手控模拟试验。
3、配电柜通电校验时，必须先手动位置开关试验各行程控制和终端保护动作是否正常及可靠，若在电动机正转(工作台向右运动)时，板动位置开关SQ1，电动机不反转，且继续正转，再板SQ3，电动机也不能停转，则可能是由于三相电源的相序接反引起，进行纠正后再试，以防止发生设备事故。
