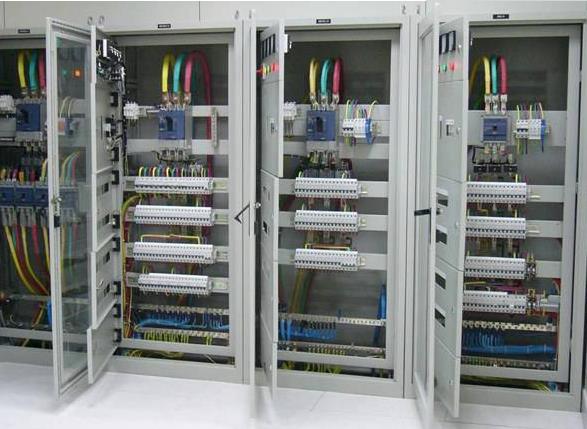

配电柜内电缆接线和布线技巧

文章出处:人气:16发表时间:2020-04-11 17:36:32

配电柜在工业生产和机械自动化领域应用较广。功能越复杂其内部接线也越多,因此配电柜内部接线和布线非常重要。那怎么来操作呢,今天给大家来讲解。导线大小必须能自由通过控制箱或壁塞的门,以便于装卸

(1)配电柜选用导线导线的选用要求

1)导线的类型硬线只能用在固定安装于不动部件之间,且导线的被面积应小于0.5平方毫米,若在有可能出现振动的场合或导线的截面积在大于等于0.5平方毫米时,必须采用软线电源开关的负载侧可采用棵导线,但必须是直径大于3毫米的圆导线或者是厚度大于2毫米的扁导线,并应有预防直接接触的保护措施(如绝缘、间距、屏护等)。

配电柜内电缆接线和布线技巧

2)导线的绝缘导线必须绝缘良好,并应具有抗化学腐蚀能力。在特殊条件下工作的导线,必同时满足使用条件的要求。

3)导线的截面积在必测能承受正常条件下过的最大粒定电流的同时,还应考虑到线路允许的电压降、导线的机械强度和与熔断器相配合

(2)配电柜敷线方法所有导线从必须有线号标示:

一个端子到另一个端子的走线必须是连线的,中间不得有接头,有接头的地方应加装接线盒,接线盒的位置应便于安装与检修,面且必须加盖,盒内导线必须留有足够的长度,以便于拆线和接线数线时,对明露导线必须做到平直、整齐、走线合理等要求。

(3)配电柜接线方法所有导线的连接必须牢固不得松动。

在任何情况下,连接器件必须与连接的导线截面积和材料性质相适应。导线与端子的接线,一般一个端子只连接一根导线,有些端子不适合连接软导线时,可在导线端头上采用针形、又形等冷压接线头。如果采用专门设计的端子,可以连接两根或多根导线,但导线的连接方式,必须是工艺上成熟的各种方式。如:夹紧、压接、焊接、绕接等。

这些连接工艺应严格按照工序要求进行导线的接头除必须采用焊接方法外,所有导线应当采用冷压接线头。如果电气设备在正常运行期间承受很大振动,则不许采用焊接的接头。

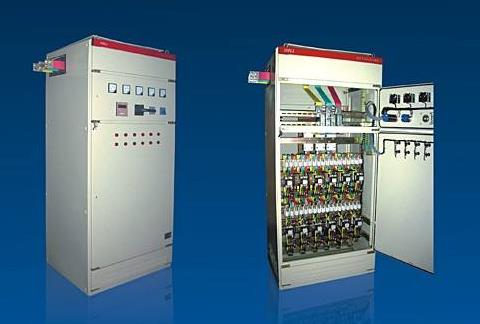

配电柜内部接线

(4)配电柜导线的标志要清楚

1)导线的颜色标志保护导线(PE)必须采用黄绿双色;动力电路的中线(N)和中间线(M)必须是浅蓝色;交流或直流动力电路应采用器色;交流控制电路采用红色;直流控制电路采用蓝色;用作控制电路联锁的导线,如果是与外边控制电路连接,而且当电源开关断开仍带电时,应采用枯黄色或黄色;与保护导线连接的电路采用白色。

2)配电柜导线的线号标志导线线号的标志应与原理图和接线图相符合,在每一根连接导线的线头上必须套上标有线号的套管,位置应接近端子处。线号的缩制方法如下①主电路三相电源按相序自上面下编号为L1、L2、L.31经过电源开关后,在出线端上按相序依次编号为U11、V11、W11. 主电路中各支路的编号,应从上到下,从左到右每经过一个电器元件后的线桩后,编号要递增。
