配电柜以压力为原则的控制电路原理

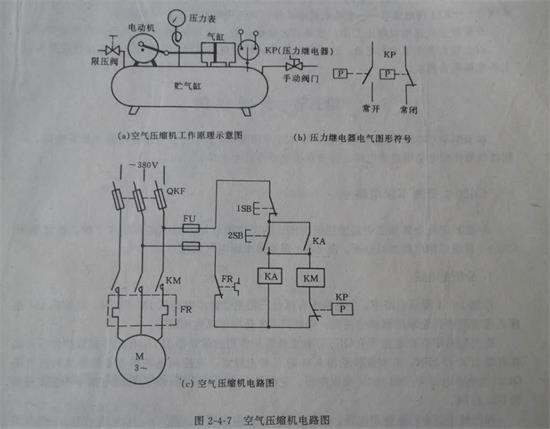

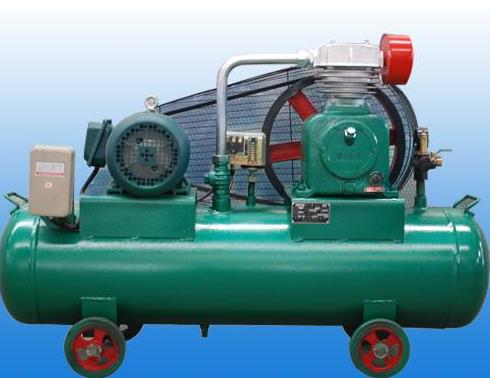

以压力控制为原则的电路是指电路中用电器的工作状态由工作系统的压力来控制的电路，如空气压缩机控制电路就是以压力控制为原则的电路，请见下图所示电路。

由图中所示空气压缩机工作原理图可见，空气压机的压力继电器(俗称压力开关)安装在贮气缸上，压力开关的动触点由气缸内的气体驱动。当贮气缸内气压达到设定的高压值时，压力开关的动触点会立即动作，使常闭触点断开常开触点闭合。

若贮气缸停止进气后，不向外供气，气缸内的压力不变化，压力开关不能返回到初始状态。若贮气缸停止进气后，向外供气，气缸内的压力会逐渐降低;当气缸内压力降到预定低值时，压力开关会立即返回到初始状态

图中所示电路是小型空气压缩机电气控制电路原理图。

下面具体分析电路的工作过程。在图中所示的电路中，主电路电源电压为380V，总电开关QKF是带熔断器的刀开关。主电路的用电器是三相异步电动机。电动机M受控于轴助电路中的交流接触器KM在轴助电路中有中间继电器KA，交流接触器KM、压力开关的常团触点KP，有停止按开关1SB和启动按钮开关2SB，有过截保护的热继电器(FR)的常闭触点串入辅助回路。

电路工作过程如下所述:

QKF闭合-2SB↓按动一→KA得电动作一一-KA自锁触点闭合(若压力开关常闭触点闭合状态)一→KM得电动作(使KM主触点闭合)一一电动机M启动运行(压缩机贮气)气缸压力升高到压力开关设定的高值时，则KP触点断开一→KM失电一→电动机断电(停止压缩空气过程)一一贮气缸向外供气，当贮气缸压力低于压力开关设定的低值时一→KP点闭合一→KM得电动作一→电动机启动运行，空气压縮机进入下一个循环若要使空气压缩机停止工作，按动1SB按钮开关，使KA失电，则电路回到初始状态

以上我们分析了七种电路。这七种电路是比较常用的电路，有些复杂的电路往往是由以上各电路组合而成
