配电柜中速度控制原理电路应用

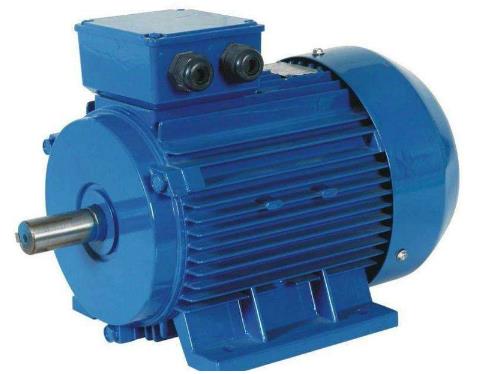

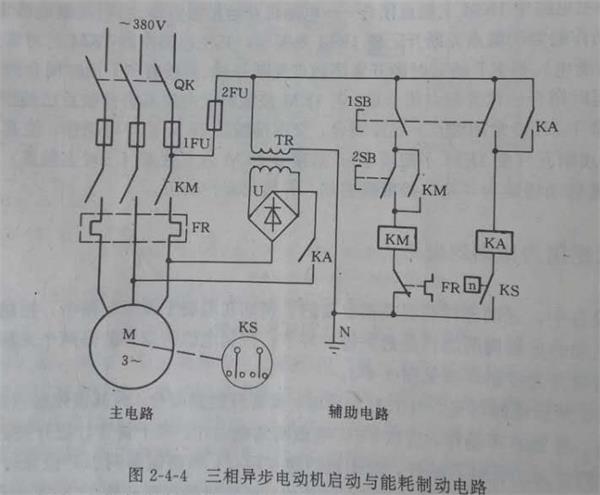

配电柜中常用的速度控制目前以变频器应用较为广泛，在变频器未大规模应用前，以速度控制为原则的电路中的用电器动作状态由用电器的速度来控制，例如三相电动机在由正常运行转为断电能耗制动到停转的过程中，电动机能耗制动的时间由电动机转速来确定。下图是电动机正常启动与能耗制动到停止过程的电路。

由图中控制电路可见，主电路电源为380V三相交流电源;主电路用电器是三相异步电动机主电路中有短路保护环节(熔断器1FU)和过载保护环节(热继电器FR)，电动机启动过程与前面图中所示电路电动机启动过程相同。图中电动机停止过程与所示电路电动机停止过程不同。图中所示电路中的电动机从运行转换为停止状态时，电动机有能耗制动过程。

在图中所示电路的轴助电路中有停止按钮开关1SB(1SB的常开触点和常闭触点都用)，有启动按钮开关2SB(只用常开触点)，有交流接触器KM(主触点串于电动机定子绕组电路中)，有继电器KA和速度继电器KS的常开触点，有整流变压器TR，桥式整流电路，整流后的直流电压可以加到电动机定子绕组上(当电动机处于能耗状态时)。辅助电路电源电压为交流220V。

有关电动机M的启动过程我们不再重述，现只说明电动机能耗制动过程，当电动机以正常转速运行时，速度继电器的常开触点闭合(速度继电器KS旋转部件与电动机M同轴连接，当电动机转速超过100转/分时，其常开触点就闭合)若使电动机由运行状态转为停止状态，只要接动停止按细1SB，则其常闭触点先断开，使交流接触器失电，电动机定子绕组串联的KM常开触点断开，电动机断电。在1SB常闭触点断开后，紧接着1SB常开触点闭合;因1SB常开触点和速度维电器常开触点都处于闭合状态。

所以继电器KA得电动作，KA常开触点闭合，电动机定子绕组通以直流电流，产生恒定磁场，电动机转子绕组中产生感应电势和电流，产生制动电磁力矩，使电动机转速迅速降低，当电动机转速低于100转/分时，速度继电器KS常开触点断开，继电器KA失电，则电动机能耗材动过程结東，电动机从低速缓慢转动直到最后停止转动。

通过对电动机能耗制动过程的分析，可见电动机能耗制动过程时间长短取决于速度继电器KS工作状态。我们称控制电动机能耗制动过程的电路为以速度控制为原则的速度控制单元电路
